Анализ напряжения конечных элементов двойной конструкции соплы плоской головки

Upload Time:

Dec 31, 2024

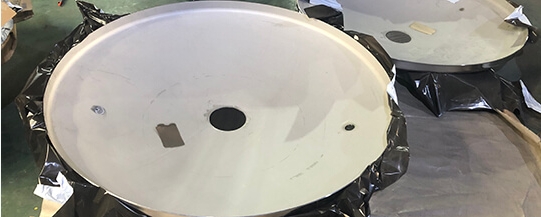

Структура двойного открытия сопла с плоской головкой широко используется в оборудовании, таком как пластинные и оболочковые теплообменники в нефтяной, химической и энергетической промышленности.

Структура сопла с двойным открытием в плоских головках обычно используется в оборудовании, таком как пластинные и оболочковые теплообменники в таких отраслях, как нефть, химические вещества и энергетика. Структурные непрерывности в области сопла плоской головки приводят к сложным распределениям напряжения и локальным концентрациям напряжения. Кроме того, внешние нагрузки, такие как моменты изгиба трубы, осиевые силы и крутящие моменты, еще больше усложняют распределение напряжения на соединении сопла-трубы. Поэтому важно изучить распределение стресса в этой области.

Выводы:

1. По мере увеличения осивого напряжения в сопле увеличивается максимальное напряжение, напряжение пленки и комбинированные первичные и вторичные напряжения в области соединения сопла. Напротив, по мере увеличения осиевой тяги эти напряжения уменьшаются.

2. Осевая нагрузка и внутреннее давление в сочетании влияют на эластичное напряжение в области соединения сопла. Увеличение осевой тяги помогает смягчить концентрацию напряжения из-за структурных непрерывностей в этом регионе, в то время как внутреннее давление оказывает более значительное глобальное воздействие, особенно на соединении сопла-головки.

3. Как внутреннее давление, так и осиевая нагрузка оказывают значительное воздействие на конечную несущую способность конструкции сопла с двойным открытием. Увеличение осевой тяги повышает сопротивление давлению сопла, повышая предельное внутреннее давление в области соединения. С другой стороны, осиевое напряжение уменьшает конечную несущую способность давления, снижая внутренний предел давления по мере увеличения напряжения.

4. Метод линейного эластичного конечного элемента может быть использован для получения кривой предельной нагрузки для соединения сопла с двойным открытием плоской головки. Эта кривая имеет решающее значение для руководства конструкцией и безопасной эксплуатации конструкции сопла в сосудах под давлением.
