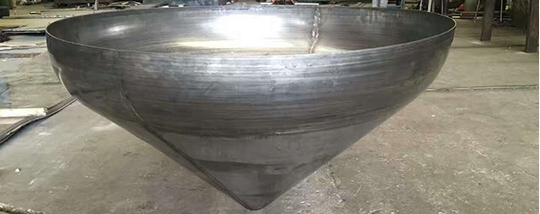

Коническая головка является критическим компонентом, широко используемым в различных типах контейнеров. Он служит важным конструктивным элементом в контейнере, обычно сваренным на обоих концах для уплотнения или перехода между секциями. Качество конструкции и изготовления конической головки напрямую влияет на безопасную и надежную работу контейнера со временем. Поэтому понимание процесса проектирования и факторов, влияющих на производительность конической головки, имеет решающее значение.

Конусные головки имеют различные формы, размеры и назначения, включая овальные головки, сферические головки короны, головки посуды, конусные головки и плоские шапки. Овальные головки обычно используются во многих приложениях, особенно в сосудах под давлением для нормальных, средних и низких условий давления. Сферические короновые головки часто используются в средних секциях сосудов с двумя независимыми пространствами давления или на концах сосудов, предназначенных для более низкого давления.

В этой статье основное внимание уделяется конической головке, которая обычно используется для соединения двух секций цилиндров с разными диаметрами, служащих в качестве переходного компонента. Это обычно называется переменным диаметром секции. Типичные приложения включают свининские приемники, кипельники и башни.

Типы конических головок
Конструкция конических головок соответствует соответствующим руководящим принципам, изложенным в GB150 " сосуд давления, " которая в первую очередь касается осисимметрических конусовых головок с фланцами или без фланц и с углом полувершины α ≤ 60°. GB150 далее классифицирует конусные головки на основе таких факторов, как толщина конуса и складываются ли большие или малые концы.

Распространенные типы конических головок, используемых в инженерии, включают:

Нескладанные конические оболочки равномерной толщины
Многосекционные конические оболочки с одним и тем же углом полувершины, но различной толщиной
Конические оболочки с сложенными краями или прямыми секциями на большом или небольшом конце
Конические оболочки с усиленной секцией на большом или небольшом конце

Во время процесса проектирования конкретный тип требуемой конической головки определяется на основе фактических инженерных параметров и с помощью подробных расчетов для обеспечения того, чтобы она соответствовала прочности и эксплуатационным требованиям судна.
