Конусная конструкция оболочки

Upload Time:

Dec 31, 2024

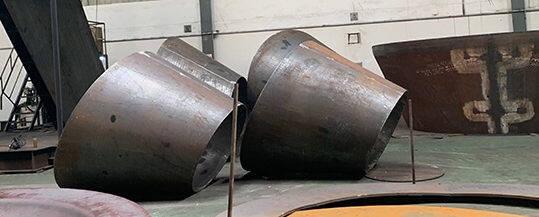

Конусные головки имеют различные формы, размеры и цели

При проектировании конструкции конической головки первым шагом является определение необходимого угла полувершины. На основе этого угла затем решается, должна ли конусная головка включать фланцу. Соображения по проектированию следующие:

Для угла полувершины (α) ≤ 30 °, как большие, так и маленькие концы конусной головки могут использовать развернутые конусные оболочки.
- Для 30 ≤ α ≤ 45 °, большой конец должен быть сложен, в то время как малый конец может оставаться развернутым, если расчеты прочности удовлетворительны.
Для 45° ≤ α ≤ 60°, как большие, так и маленькие концы конической оболочки должны иметь сложенные края.
- Для α > 60°, обычно используются плоские головки, или для определения конструкции следует провести анализ напряжения.

1. Экцентричная конусная оболочка

Некоторое оборудование, такое как перекиплители и свинские приемники, требует эксцентрических конусных оболочек. Это специальные конусообразные конструкции, используемые для соединения двух цилиндров с параллельными осями, но разными диаметрами. При проектировании таких оболочек для оборудования, подверженного внутреннему давлению, включенный угол между эксцентричной конусной оболочкой и цилиндром не должен превышать 30°. Кроме того, разница между осями двух цилиндров не должна превышать половины разницы в их диаметрах.

2. Расчет конической головки

Из-за геометрического изменения на соединении между конической головкой и цилиндром радиус искривления меняется, что приводит к боковому толку. Это генерирует более высокое напряжение края, что делает конус более восприимчивым к изгибанию. Поэтому в процессе проектирования крайне важно рассчитать не только толщину конусной головки, но и проверить, требует ли соединение между конусной головкой и цилиндром усиления.

3. Усиленная конструкция конусной оболочки

Необходимо оценить соединение между конусной оболочкой и цилиндром, чтобы определить, необходима ли армировка. GB150 предоставляет диаграмму усиления, которая помогает оценить, требует ли соединение дополнительного усиления. Ключевые факторы, влияющие на это определение, включают угол полувершины конусной оболочки, внутреннее давление и допустимое напряжение материала, используемого при конструкционной температуре.

На практике корректировки угла полувершины или выбора материала могут быть сделаны для удовлетворения конкретных требований к конструкции. Если для укрепления необходимо увеличить толщину конусной оболочки, следует добавить усиленную секцию на стыке между конусной оболочкой и цилиндром. Толщина этого армирования должна соответствовать толщине секции армирования цилиндра.

4. Расчет конической оболочки SW6

Программное обеспечение SW6 упрощает расчет конструкции конической головки, позволяя пользователю вводить ключевые параметры, такие как конструкционное давление, температура конструкции, диаметр цилиндра и выбор материала. Это программное обеспечение помогает оценить, требует ли конусная оболочка усиления и обеспечивает необходимую толщину и длину для усиления. nbsp;

Например, в типичной конструкции конуса ревайлера:
- Необходимая длина небольшой армирующей секции составляет 39,23 мм, при расчетной толщине 2,70 мм.
Требуемая длина цилиндрического армирующего участка составляет 36,71 мм, при расчетной толщине 2,70 мм.
- Необходимая длина большого конечного армирующего сегмента составляет 84,39 мм, при рассчитанной толщине 3,10 мм.

5. Производство конической головки

Благодаря уникальной структуре конической головки ее производственный процесс отличается от других типов головок. Для коничных головок без сложенных краев прямая прокатка обычно используется для завершения сварки и штампования. Для конических головок с сложенными краями требуется более сложный процесс. Как правило, для обезвреживания используется стальная пластина в форме вентилятора, которая затем прокатывается в форму с помощью машины для прокатки пластин и сваряется.

Как важный компонент давления контейнеров, конструкционная конструкция и расчеты проверки конической головки имеют решающее значение. Толщина конусной оболочки и конструкция армирующей секции обычно определяются посредством вспомогательных расчетов с использованием таких инструментов, как SW6.
