Конечная крышка головки резервуара на самом деле является компонентом, используемым для закрытия конца контейнера для достижения требования к изоляции между внутренней и внешней средой контейнера, также называемой конечной крышкой. Конечная крышка цилиндрического контейнера обычно является вращающейся оболочкой. В зависимости от формы его поверхности его можно разделить на выпуклые, конические, плоские и комбинированные формы. Так называемая выпуклая конечная крышка относится к конечной крышке с выпуклой формой поверхности, такой как полушарические, эллиптические, посудообразные и сферические конечные крышки без складных краев.

Например, в реальных приложениях мы видим, что некоторые газовые баллоны используют комбинированную нижнюю конечную крышку с выпуклой поверхностью, обращенной внутрь, которая не только отвечает требованиям к прочности, но и обеспечивает безопасное использование. Этот продукт в основном используется для различных контейнерных оборудований, таких как хранилища, теплообменники, башни, реакторы, котлы и разделительное оборудование. Материалы включают углеродную сталь (A3, 20 #, Q235, Q345B, 16Mn и т.д.), нержавеющую сталь (304, 321, 304L, 316, 316L и т.д.), сплавленную сталь (15Mo3 15CrMoV 35CrMoV 45CrMo), алюминий, титан, медь, никель и никельовые сплавы и т.д.
В сочетании с нынешней ситуацией применения головка стала незаменимым и важным компонентом оборудования сосудов под давлением во многих отраслях промышленности, таких как нефтехимическая, атомная энергия, пищевая и фармацевтическая промышленность. Как конечное крыло на сосуде под давлением, этот компонент является главным компонентом, несущим давление сосуда под давлением, и его роль заключается в уплотнении. Поэтому он является важным компонентом для реального производства.

Итак, какова конкретная ситуация применения? Обычно одна из них заключается в том, чтобы использовать продукт головки в качестве верхней и нижней части резервуарообразного сосуда под давлением, а другая заключается в том, что, когда трубопровод достигает конца и не будет растягиваться вперед, головка используется для уплотнения трубы сваркой.

Из этого можно видеть, что на самом деле есть некоторые продукты, которые близки к роли, которую играет голова в это время, такие как слепые пластины и крышки труб, но эти два продукта можно разбрать. После сварки головки ее нельзя разобрать. Соответствующие трубопроводные фитинги включают сосуды под давлением, трубопроводы, фланцы, локти, футболки, кресты и другие продукты. Качество головки напрямую связано с долгосрочной безопасной и надежной работой сосуда под давлением.

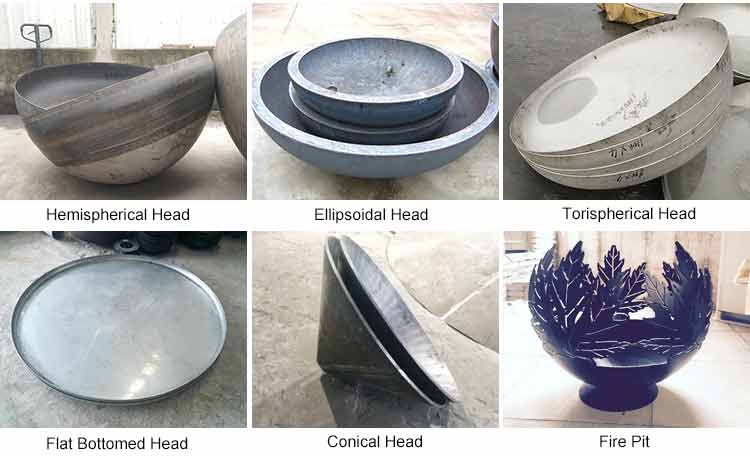

В соответствии с различными формами головки можно разделить на полушарические головки, нескладенные головки, эллиптические головки, головки бабочек, конусные головки и другие типы. Каковы характеристики различных головок и для каких полей они подходят? Sida Head даст вам подробное понимание.

Полусферическая голова

Полусферическая голова также называется сферической головой. Его силовая структура идеальна и имеет большую глубину. Однако из-за относительно высокой сложности производства он обычно используется только для сосудов под давлением с высоким давлением и большим диаметром и редко используется в повседневной жизни.

Плоская нижняя голова

Нижняя поверхность плоской нижней головки плоская, сторона огнута вверх, общая структура проста, и сложность производства низкая, но общая сила плоской нижней головки плохая. При одинаковых условиях давления требуется большая толщина. Общая стоимость плоской нижней головки низка, и она часто используется в контейнерах с низким давлением и небольшим диаметром.

Эллиптическая голова

Эллиптическая головка состоит из половины эллиптической поверхности и цилиндрического прямого края. Он сочетает в себе преимущества хорошего напряжения полушарической головки и мелкой глубины посуденной головки. Искривление warp эллиптической части гладкое и непрерывное, распределение напряжения равномерное, а общая производительность хорошая. Эллиптическая головка в настоящее время является более распространенным типом головки и широко используется в контейнерах низкого давления, таких как резервуары хранения, реакторы и теплообменники.

Бабочка голова

Голова бабочки также называется сферической головой с сложенным краем. Он состоит из сферической поверхности, цилиндрического прямого края и переходной части. Радиус кривления меньше радиуса сферической поверхности. Посудовая головка имеет мелкую глубину, потребляет меньше материала, проще обрабатывать и имеет более низкие затраты на обработку. Когда эллиптическая головка трудно обрабатывать, вместо нее обычно используется посудовая головка.

Коническая головка

Коническая головка состоит из конической оболочки, переходной дуги и цилиндрического прямого края. Благодаря своим конструктивным характеристикам он может равномерно менять среднюю скорость прохождения, что удобно для разгрузки вязких жидкостей и твердых частиц. Однако механические свойства конических головок плохие, а сложность изготовления увеличивается с увеличением толщины стенки. Как правило, они используются только тогда, когда это требуется процессом.

Ключевые моменты использования головок:

Головки являются основными компонентами котлов и сосудов под давлением. Разумно ли их конструкция и форма влияют на котлы и сосуды под давлением. Поэтому существуют ограничения по формам различных головок в соответствующих спецификациях.

Эллипсоидные головки Эллипсоидные головки подходят для выпуклых головок котлов и сосудов под давлением, а стандартные эллипсоидные головки предпочтительны (Dn/hn=4). При использовании нестандартных эллипсоидных головок соотношение их главной и меньшей оси не должно превышать 2,5.

Посудообразные головки Посудообразные головки являются сферическими головками с сложенными краями. Он имеет большое нагрузку на изгибание, в то время как эллипсоидные головки в основном являются мембранным напряжением, поэтому они не идеальны для инженерного использования. При использовании посудообразной головки угловой радиус переходной зоны головки должен составлять не менее 10% внутреннего диаметра головки и не менее 3 раз толщины головки, а внутренний радиус сферической части головки не должен быть больше внутреннего диаметра головки.

Существует значительная мутация формы при соединении между сферической головкой без складывания и цилиндром, что приведет к большому дополнительному напряжению на изгибание. Поэтому он используется только в контейнерах с небольшим диаметром и низким давлением. При использовании сферической головки без складывания внутренний радиус сферической головки не должен превышать внутренний диаметр цилиндра.
