Elección del material de la cabeza
Upload Time:
Dec 31, 2024

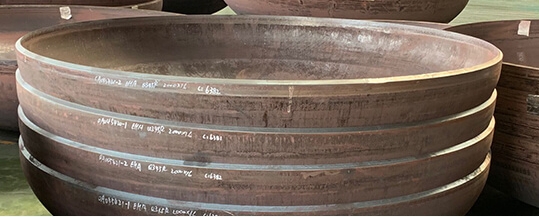

El cabezal de prueba de presión generalmente está hecho de Q245R (20R) o Q345R (16MnR), y todas las soldaduras deben ser inspeccionadas.
& nbsp; Para los recipientes a presión, el material de la cabeza es típicamente el mismo que el del cilindro para asegurar la resistencia y las propiedades de soldadura coincidentes. Idealmente, el material del cabezal de prueba de presión debe coincidir con el material de la tubería para un rendimiento consistente. Sin embargo, debido a la cantidad limitada de material requerida para el cabezal de ensayo y la dificultad de obtener la misma placa de acero que la tubería, las placas de acero de recipiente a presión se usan comúnmente como alternativa. Esta es una solución práctica y rentable. Según GB713-2008, las placas de acero de recipiente a presión más comúnmente usadas son Q245R (20R) y Q345R (16MnR).
2. coincidencia de tubo y material de cabeza de prueba de presión
& nbsp; Para las tuberías de acero hechas de Q235-A, B, C y D (según GB700), aunque GB3274 enumera los materiales correspondientes, GB150 ha eliminado Q235-A y pone restricciones estrictas al uso de Q235-B y Q235-C para ciertas aplicaciones.
3. Determinación del espesor del cabezal de prueba de presión
& nbsp; El grosor de la cabeza de prueba de presión se calcula en función de las fórmulas para cabezas esféricas, elípticas estándar o cónicas, dependiendo de los requisitos específicos. Para la placa de acero, se considera una desviación negativa de 0,8 mm y una tolerancia de corrosión de 1 mm. Las pruebas de presión se realizan generalmente a temperatura ambiente (entre -20°C y 100°C). La tensión permitida para Q245R (20R) es de 133 MPa, y para Q345R (16MnR), es de 170 MPa.
4. Consideraciones adicionales
& nbsp; La unión de tope entre el cabezal de prueba de presión, la sección de transición cónica y la tubería debe estar ranurada de acuerdo con las normas. Todas las soldaduras, incluida la soldadura longitudinal de la transición cónica, deben someterse a una inspección radiográfica del 100%. La cabeza debe estar estampada de una sola placa. Para la calificación del proceso de soldadura, se recomienda usar Q245R (20R), Q345R (16MnR) y el material de la tubería para asegurar las propiedades mecánicas deseadas después de la soldadura.
